无人机图传实时传输解决方案

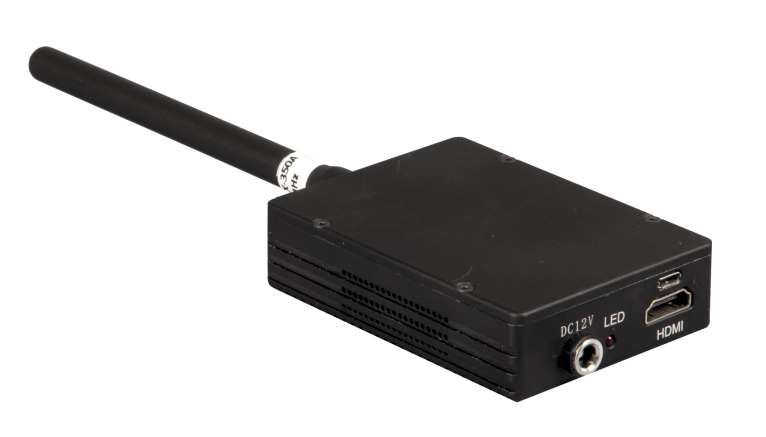

产品说明：
LA-H80P 无人机高清发射机 是我公司自主研发的高清COFDM移动视频发射机，该设备使用正交频分复用技术，利用相对较窄的空中带宽也传输高清视频图像，数据传输带宽最高可达8M。该设备一般工作在300-800MHz的频段上，由于工作频率较低，所以具备较强的绕射性，可以在相对复杂的环境中进行稳定的数据传输，同时还可以在高速运动过程中进行稳定的数据传输。非常适合在复杂的环境中进行视频传输，尤其适合无人机的高清图像传输。

产品特点：
l? 重量轻、功耗低
l? 提供HDMI接口图像质量达1080P高清晰图像，图像质量高，图像清晰稳定、无拖尾现象
l? 绕射能力强，传输距离远，支持非视距传输
l? 采用H.264压缩编码方式及COFDM数字调制方式 l? 功率稳定、动态功率可调

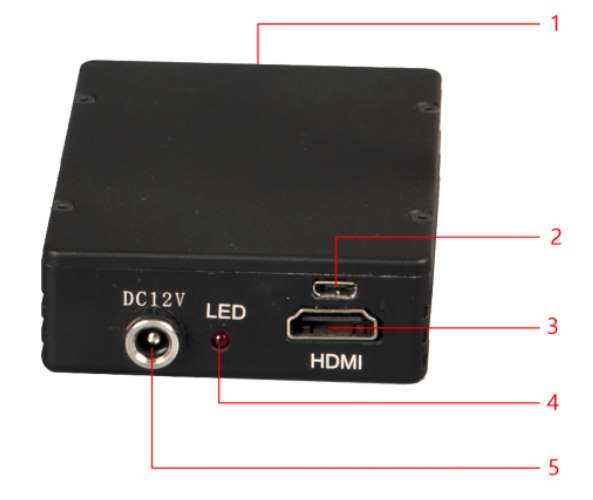

接口说明：

①?、天线接口，接口类型为SMA，连接发射机专用天线
②?、RS232接口，可使用数据线连接调频器，更改设备内部参数
③?、HDMI高清视频接口
④?、LED灯，设备工作指示
⑤?、电源接口，DV12V电源接入

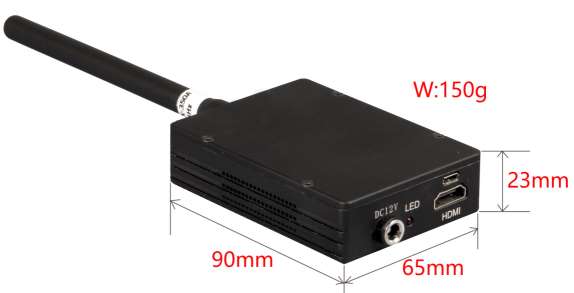

外观参数：




详细参数：

项目	描述
调制方式	QPSK（4QAM）、16QAM、64QAM
工作频段	出厂标准频率300-900MHz；用户现场调频调整，步进为0.5M
发射功率	30dBm
射频带宽	1.25/2.5/6/7/8MHz ? ??可调
前向纠错	1/2、2/3、3/4、7/8
保护间隔	1/4、1/8、1/16、1/32
视频输入	HDMI（支持1080P、1080i、720P、720i）
视频压缩	H.264
射频接口	SMA型母头
参数控制方式	通过串口调节参数
加密方式	128位AES（支持自定义密钥）
工作电压	DC12V
工作电流	1.55A
工作环境	-10~70℃
外形尺寸	90*65*23(mm)
重量	150g

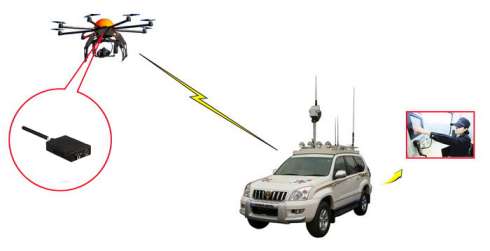

应用图例：


可搭配的接收机参数介绍：

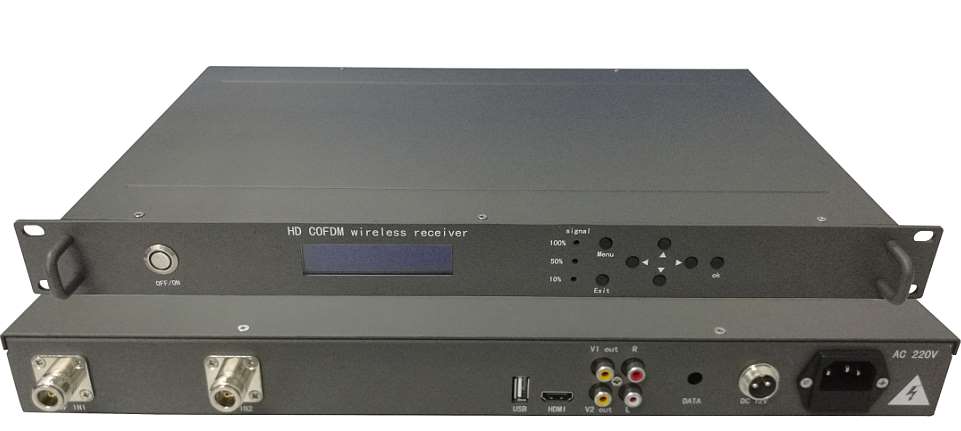

1 、? 机架式移动视频接收机

特点：
? 1U机架式设计
? 简洁高效的使用控制界面
? 在高速移动或非视距条件下接收无线信号，实现远程视频传输与监控?
? 无线信道加密采用AES128位

接收机参数：

机架式2M高清接收机参数
接收频率范围	170-860MHz ? VHF&UHF
频率带宽	2/4/8MHz， 可选
RF输入电平	-94dBm~-15dBm(8M带宽时)/-98dBm~-15dBm（2M带宽时）
RF输入阻抗	50欧姆
射频输入接头	N头
解调方式	COFDM
星座方式	QPSK、16QAM、64QAM（可选）
向前纠错	1/2,2/3,3/4,5/6,7/8（可选）
载波数量	2k，
保护间隔	1/32,1/16,1/8,1/4（可选）
视频解码	MPEG-2MP@ML
屏幕高宽比	4:3 16:9
输出接口	HDMI.BNC标清
视频图像	1920*1080P@8MHz ? 720*576@8MHz
音频输出模式	立体声非平衡300/ 200mv
音频输出	2Audio输出+2Video输出
工作电压	AC220V/DC12V?＜2A
工作温度	-20℃～+50℃
外观尺寸	480*260*45（1U）机箱
设备重量	2.5kg
