深圳莱安LA-5839无线网桥助力水电站视频监控无线传输
| 是否有现货： | 是 | 认证： | 3C |
| 类型： | 无线监控传输系统 | 设备种类： | 无线网桥 |
| 传输方式： | 数字无线视频传输 | 型号： | LA-5839 |
| 规格： | 标准 | 商标： | 深圳莱安 |
| 包装： | 标准 | 产量： | 99999 |
青海水电站高清无线视频监控
拉瓦西水电站位于青海省海南州贵德县、贵南县交界的黄河干流上，是我国实施西部大开发、“西电东送”战略北通道的重要骨干电源，是“十一五”期间国家重点工程，由6台70万千瓦水轮发电机组组成。
水电厂生活区有9个监控点共装有12台百万像素高清网络摄像机。监控点距机房***远距离2-3公里，由于不方便布线,需要采用无线方式将监控视频信号传输至监控中心。监控点分布如下图所示：
?
1.监控中心位于招待所所在大楼；
2.西侧道路三个监控点，各有2台球机，分别编为1、2、3号点；
3.生活区南侧4个监控点从左至右编为4、5、6、7号点；
4.生活区北侧一个点编为8号点；
5.餐厅所在监控点编为9号点。
解决思路
? 1-7号监控点除3号外有山体或者建筑物阻挡信号传输，将3号点作为中转点：
?? 1、2号点分别用1台LA-5839高带宽无线网桥将信号传至3号点，3号点用1台LA-5810E接收；
?? 4、5、6、7号点分别用1台LA-5839高性能无线网桥将信号传至3号点，3号点用1台LA-5810E高性能网桥接收；
?? 1-7号点信号汇集至3号点后用2台LA-5839回传监控自信，监控中心对应用2台LA-5839接收。
?? 8号点用2台LA-5839一对一回传监控中心。

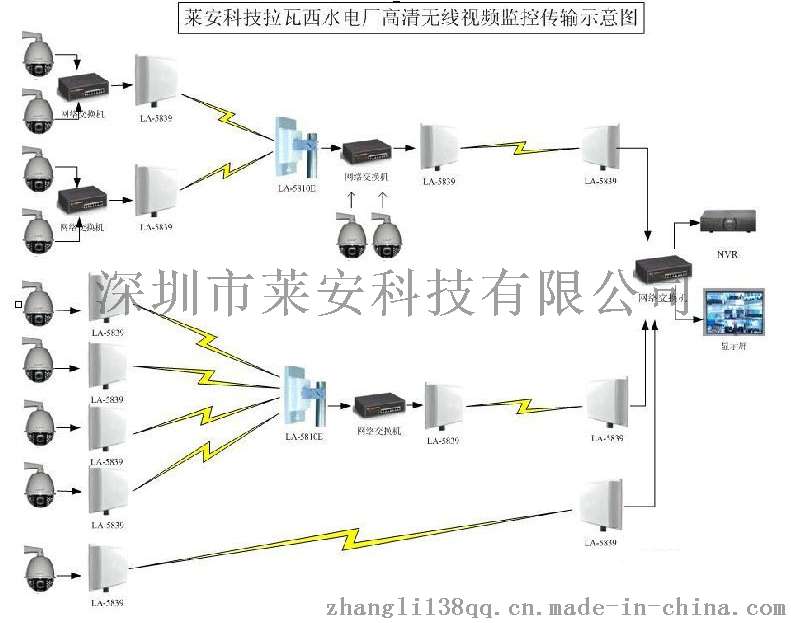

传输拓扑图
?
1.LA-5839室外高性能无线网桥
LA-5839室外数字无线网桥是一款性价比非常高的远距离室外无线网桥，采用美国原装创锐讯AR7240芯片，主频高，保证设备运行稳定，采用双射频以及高达29dbm的功率输出，完全能够达到长踞离及高带宽的传输要求。设备运行于抗干扰能力极强且目前频率较少使用的5.8G频段，数据传输双通道2×2 MIMO技术，带宽可达300Mbps。配置简单方便，方便上手。设备内置18dBi、5.8G宽频双极化MIMO天线(水平、垂直均为17度)，增益足，角度大，非常适合远踞离无线网络数据传输。设计传输踞离20公里，非常适合安装现场满足无遮挡条件下，点对点或者点对多点的网络视频传输。适用标清、720P、1080P等各种网络摄像机的无线网络传输。
技术规格：
?
| 系统信息 |
|
| 核心处理器 |
AR7240 |
| 内存 |
32MB |
| NOR Flash |
4MB |
| 接口 |
1 x 10/100 BASE-T Ethernet Port |
| 天线 |
内置5.8G双极18dBi双极化宽频天线水平17度，垂直17度。 |
| 耗电量 |
整机功耗7.5瓦 |
| 供电方式 |
POE |
| 发射功率 |
26dBm |
| 整机重量 |
1.6公斤 |
| 适合湿度 |
工作: 5% ～95% (非凝结) 存放: Max.90% (非凝结) |
| 温度条件 |
工作：30℃ ～70℃ 存放：-40℃ ～90℃ |
| 尺寸 (长*宽*高) |
278.5 x 122.2 x 94.5(mm) |
设备特性:
| 系统特性 |
|
| 无线操作模式 |
无线接入点/无线客户端/桥接/中继 |
| WAN类别 |
●固定IP ●动态IP ●PPPoE拨号 |
| 设备管理 |
●通过IE设置 ●SNMP V2c ●Telnet/Secure Shell (SSH) |
| 数据警示和管理 |
●Event Login (Syslog) ●Detailed Statistics per Client |
| 虚拟子网(VAP) |
●每个RF***多支持4个VAPs |
| 高级特征 |
●Built-in DHCP server ●Transission Power Control (One dB per step) ●Closed System (Suppress SSID) ●Transmission Rate Control ●Spanning Tree Protocol(802.11Q) |
?
2. LA-5810E高性能无线网桥
?
LA-5810E是一款非常灵活的网桥,设备根据项目实际需要可搭配置5.8G 300M，发射功率根据具体需要可以搭配400MW或者800MW射频端。LA-5910E内置18dBi双极化广角天线。适合在一对多条件下做基站接收使用。LA-5810E前端可以灵活搭配LA-5837或LA-5839使用，可实现点对点，对点多点2～5公里无遮挡环境下传输网络信号、数字信号、多媒体信息。经过多年的行业应用，设备稳定、性能可靠。安装调试简单，适合在矿山、森林防火、道路监控、港口码头、油田、大型工厂、生态养殖、平安城市监控等上面。设备运用了802.11a/n协议，非常适合在远距离条件下传输各类网络视频信号，包括网络标清720P、1080P等。
产品特点
●?性能优异：符合IEEE 802.11a/n标准，采用MIMO、OFDM技术；
●?组网灵活：支持无线接入点/无线客户端/桥接/中继；
●?专有的TDMA Polling技术，具有先进的抗邻区（Inter-Cell）互扰能力和在点对多点（PTMP）连接时也具备高吞吐量、低延时能力；
●?超高传输速率：满足远踞离标清、高清网络视频信号、网络数据传输
●?现场频谱扫描软件：可以扫描5.8GHz全频段，并给出信号强度、具体频点、信道，方便工程调试；
●?信道频宽：通过软件可控每个信道的频宽20MHz 、40MHz，有效利用频点资源，优化无线链路，特别有利于大规模的视频数据传输业务；
●?多重安全措施：支持WEP，WPA，WAP2和802.1x，支持国际标准的AES/TKIP；
●?带宽管理：带宽控制以1M为单位，具有完善的QoS服务品质保障；
●?天线校整：WEB界面自动显示接收电平值，方便工程施工、测试；
●?带宽测试：提供收发带宽测试，无须第三方测试软件，方便工程安装调试；
●?IP工具软件：当您忘记无线设备IP地址时，可以用（uconfig）工具软件搜索设备的IP地址；
●?中英文WEB管理，同时支持Telnet，监控管理更方便；支持配置文件导入/导出和软件升级；
●?网络管理：基于WEB远程管理或SNMP集中管理；
●?防风、防雨、防晒、防尘、防震以及散热设计。
| 技术指标 |
LA-5810E |
| 射 频 |
|
| 频段和信道 |
5.1～5.8GHz 20MHz、40MHz |
| RF功率输出 |
400/800毫瓦（定制） |
| 灵敏度 |
3000M： -68dBm@10% PER；108M：-68dBm@10% PER；54M：-68dBm@10% PER11M：-85dBm@8% PER；6M：-88dBm@10% PER；1M：-90dBm@8% PER |
| 调制方式 |
DBPSK、DQPSK、CCK、OFDM、16-QAM、64-QAM |
| 数据和工作参数 |
|
| 自动速率选择 |
802.11n：6.5-300Mbps |
| 标准 |
IEEE802.11n， IEEE802.11a， IEEE802.11g，IEEE 802.3u，IEEE 802.3af |
| 支持的协议 |
?? CSMA/CA，TCP/IP，IPX/SPX，NetBEUI，DHCP，NDIS3，NDIS4，NDIS5l |
| 天线 |
|
| 频率 |
5150 MHz～ 5850 MHz |
| 增益 |
???????? ??????????????????18dBi |
| 水平角度 |
60° |
| 垂直角度 |
8° |
| 体积 |
450×165×89MM |
| 管 理 |
|
| 基于Web管理 |
支持 |
| SNMP MIB |
支持 |
