监控无线网桥安装图解

?

摘要：无线监控的优势在实际项目中的确有很多，但是在诸多的实例中无线监控还是会经常出现一些问题，当然，随着发展很多项目都会采用无线监控设备来搭建...

无线监控的优势在实际项目中的确有很多，但是在诸多的实例中无线监控还是会经常出现一些问题，当然，随着发展很多项目都会采用无线监控设备来搭建无线监控系统，那么要想搭建一套高清无线监控系统，我们该注意哪些方面的问题呢？

一、图像摄像质量

百万高清网络摄像机图像质量跟普通监控摄像机一样是非常重要的一项。至于选择标清还是高清，应该有业主或者客户自己决定。我们只需要展示摄像机画面的效果就可以了。

二、网络监控工程音频功能

根据项目实际情况决定，如果需要采用有音频功能的百万高清网络摄像机，那还得考虑是连接耳机或扬声器、拾音器等等设备。

三、传输环境

无线网桥是采用微波信号来传输视频等信号，那么必须要保证无线网桥在空旷无遮挡的环境下进行传输，才能保证无线监控设备在无线监控系统中稳定传输，保证无线监控系统的稳定性。无线网桥安装位置要尽量选择信号传输流畅的地方。

四、汇聚层交换机选择

前端交换机单台连接IPC的数量不超过4个，可采用8口百兆交换机，如超过4个请一定采用8口千兆交换机，前端交换机到机房主换机之间采用网线或者光纤传输，如果负载的IPC数量太多容易出现丢包、掉帧、延时、卡顿的现象；
注意：搭建无线监控系统 采用的交换机一定要 采用监控专用交换机，不能采用普通传输网络信号的交换机来进行传输。

五、做好地址记录

施工前需将本系统中所有网络球机 、网络摄像机、无线网桥、NVR、电脑主控机、存储服务器、流媒体服务器、高清解码器、管理服务器等的IP地址进行统一修改并登记 ，一定要注意避免和本地网络中原有的设备（如电脑、网络打印机）有IP地址冲突；

六、注意IP地址冲突

所有接入到无线网络中的设备的IP地址都不能冲突，比如网络摄像机、无线网桥、NVR、电脑等所有的网络设备的IP地址不能冲突，但必须在同局域网内。七、注意网线选择一般百兆交换机选用超五类网线，千兆交换机选用6类网线。至于非屏蔽还是屏蔽，这个不是很重要，如果甲方特别要求要好的，那么低烟无卤6类屏蔽线。

监控无线网桥安装图解

一。硬件安装

由于所有无线网桥设备均采用POE供电，因此正确连接POE供电盒、无线网桥、IP摄像机等设备极其重要; 无线网桥设备均采用室外防雨防尘设计，在网线接头部分要做好相应的防水防尘处理。

1、做好防雨防尘、绝缘处理。无线网桥、POE以及网络摄像机的网线连接部分需要做好防雨防尘处理，网线与无线网桥的接头部分一般需要裹二到三层防水胶布，尽量不要让水晶头外露; 网线与网络摄像机连接部分也需要裹二到三层防水胶布或绝缘胶布; 所有电源接头部分尽量做好绝缘处理。

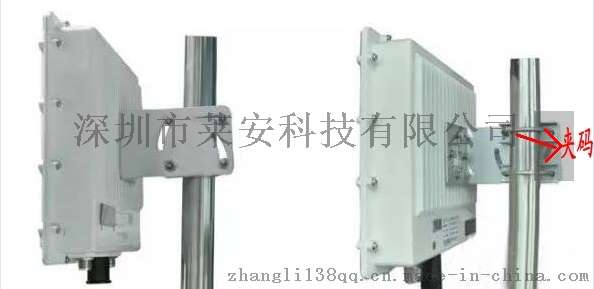

2、无线网桥设备的安装与固定。安装无线网桥时，首先一定要固定好支架，支架如果不稳会直接影响到微波信号传输的稳定性。将无线网桥往支架上固定时按照下图的固定方法将无线网桥固定牢固，在安装时，由于支架表面比较光滑，如果直接用螺母将U型夹码拧紧可能时间一长，室外雨水的浸透支架表面会生锈，U型夹码与支架之间的接触会松懈。安装时我们有必要在支架上套上一层橡皮圈与U型夹码之间接触紧密。

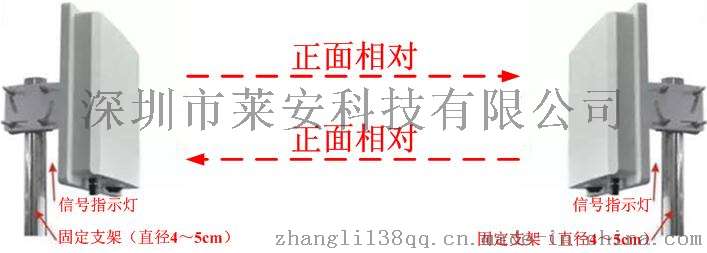

安装时需要将设备的天线对准，确保接受信号的灵敏度较高，传输信号稳定，如下图：

3、网线与长度的控制。要想无线网桥与供电盒或交换机的距离拉长。对于网线的要求有CAT5e（超5类）或CAT6 （超6类） 2种网线选择。由于无线网桥使用POE供电，网线不仅传输数据同时还在给无线网桥供电，因此网线过长或材质较差都会严重衰减。无线网桥与POE的连接部分尽量使用CAT5e或以上（尽量选择品牌网线），长度尽量控制在25m以内。

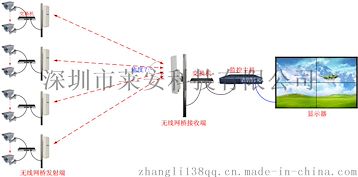

注意：通常使用CAT5e或CAT6类线传输100m的数据指的是从POE供电盒的LAN口到摄像机或交换机的距离是100m （如图一） ;但由于现场环境不同，POE供电盒可能安装在距离监控中心或机房较远的配电箱内，此时从POE供电盒到监控中心或机房尽量使用光纤传输（如图二）。

无线网桥与POE连接部分网线不宜过长，推荐使用CAT5e或CAT6类线，长度尽量不要超过25m以免供电不足; POE与网络摄像机、交换机、NVR等设备的连接部分网线尽量不要超过100m以免造成网络信号衰减。如图二：

当POE的数据传输口与监控中心或机房设备距离较远时（超过100m），推荐使用光纤传输。

目前推荐使用的POE主要有两种，一种是外接直流电源输入的模块式POE，另一种就是内部集成变压器采用交流220V电压输入的稳压式POE （如图三）。特别注意： 不论使用哪一种POE，其接口定义是统一的，POE上标有“DATA IN” 的网口可以连接网络摄像机，交换机，电脑等网络设备，标有“P + DATA OUT” 的网口务必连接无线网桥设备，连接时需要注意以免接错烧坏设备。

4、无线网桥、POE供电盒、网络摄像机或交换机等网络设备的正确连接。POE供电盒上一般会有三个接口： 电源接口（一般为DC直流输入），POE网口（仅用于连接无线网桥设备的RJ45口），network口或LAN口（可以连接任何基于以太网口的网络设备，如： 网络摄像机、交换机、路由器、电脑、NVR等）。

5.。网线制作标准及其类型选择。目前使用的网线制作标准一般是按照国标的定义来制作的。推荐使用主流的T568B类线序标准来制作网线，其标准如下：

T568B：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕

无线网桥设备采用POE供电，推荐使用国标T568B类的线序制作网线，由于所有网络设备为自适应以太网口，因此在连接无线网桥设备与POE或者是交换机连接POE时，强烈建议使用国标T568B类的直通线（即网线的两头均为国标T568B类的线序）。

6、防雷处理。无线网桥设备一般安装在室外空旷处，需要做好防雷保护措施; 设备本身内置正确规划无线网桥的IP地址。使用无线网桥组建的无线传输系统会用到大量的IP地址，为了避

免无线网桥设备的IP地址与局域网内其他设备的IP地址冲突，解决办法主要有两种：

第一，划分独立网络。将无线网桥组建的无线传输网络与其他网络（如办公网络，服务器网络）分开，单独用一台使用核心交换机;

第二，重新规划设备IP地址。将无线网桥设备IP地址与网络摄像机、硬盘录像机IP地址划分在不同网段。

防雷保护电路，在设备外部会预留防雷接地端子（GND）。正确的防雷接地方法是： 固定无线网桥的立杆一般会安装避雷针，无线网桥的接地端子需要用到一条铜芯线（一般用4mm ）与避雷线连接在一起接入大地。

7、馈线接头处理。对于室外大功率网桥设备，由于传输距离远需要加装外置天线，天线与设备之间需要用到馈线连接。此时，在所有馈线连接设备与天线的接头部分都要做防雨防尘处理，需要裹二到三层防水胶布或绝缘胶布，尽量不要让馈线接头部分裸露在空气中

二、软件调试注意事项

无线网桥设备的调试都是基于IE浏览器的软件界面进行相关参数的更改或调整已达到最佳的传输效果。由于每一款无线网桥出厂都会附带相应的软件调试说明书，再此就不再整述，针对调试前会遇到的一些问题稍作说明。

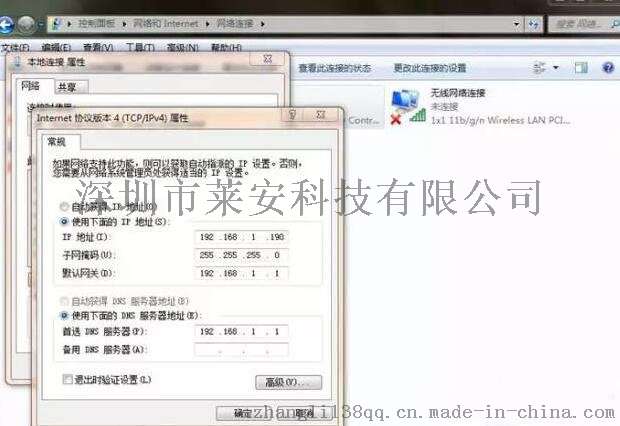

1、无线网桥设备调试需要通过I浏览器或第三方浏览器（如360浏览器、搜狗浏览器等）进入设备的软件调试界面。首先需要更改本机电脑的IP地址确保设备的IP地址与本机电脑的IP地址在同一网段;具体操作如下：打开“控制面板”一“网络和共享中心”一“更改适配器设置”一“本地连接”一“属性“一“Internet协议版本4 （TCP/IPv4 ）” 手动设置电脑IP地址。

2、设置好IP地址后在浏览器的地址栏里输入设备的IP地址。由于第一次进入网桥设备的调试界面，键入设备IP地址回车之后浏览器可能不会直接弹出设备的登录界面，浏览器的主界面会出现一行英文提示（Pressafter all configuraTIons to enable new setTIng）。“Reboot”

对于此现象，不需要怀疑是设备问题或电脑问题。出现这种问题的原因一般是使用第三方浏览器造成的的兼容性问题，此时只需要在浏览器地址栏的右方点击鼠标切换一下浏览器的模式（兼容模式或极速模式） 即可。

3、正确规划无线网桥的IP地址。使用无线网桥组建的无线传输系统会用到大量的IP地址，为了避免无线网桥设备的IP地址与局域网内?
